DSE4620 Auto Mains (Utility) Failure Control Module

DSE4620 Auto Mains (Utility) Failure Control Module

De DSE4620 is een compacte Auto Mains (Utility) Failure Control Module, ontwikkeld om een uitstekende reeks functies te bieden binnen een compacte behuizing. Deze module is ideaal voor gebruik in toepassingen waar betrouwbare energievoorziening en bescherming tegen netfouten van cruciaal belang zijn, zoals bij generatoren en andere noodstroomvoorzieningen.

Specificaties:

• DC Voeding: Continu spanning van 8 V tot 35 V DC
• Maximale Werkstroom: 85 mA bij 12 V, 96 mA bij 24 V
• Maximale Stand-by Stroom: 51 mA bij 12 V, 47 mA bij 24 V
• Maximale Slaapstroom: 35 mA bij 12 V, 32 mA bij 24 V
• Maximale Diepe Slaapstroom: < 10 uA bij 12 V, < 10 uA bij 24 V
• Cranking Dropouts: In staat om 0 V te overleven voor 50 mS, mits de voeding ten minste 10 V was voordat de stroom uitviel en herstelt tot 5 V zonder interne batterijen.

Uitgangen:

• Uitgang A (Brandstof): 10 A korte termijn, 5 A continu bij voedingsspanning
• Uitgang B (Start): 10 A korte termijn, 5 A continu bij voedingsspanning
• Extra Uitgangen C & D: 2 A DC bij voedingsspanning
• Extra Uitgangen E & F: 2 A DC bij voedingsspanning

Generator Specifieke Specificaties:

• Generator Spanningsbereik: 15 V tot 415 V AC (Ph-N), 26 V tot 719 V AC (Ph-Ph)
• Frequentiebereik: 3,5 Hz tot 75 Hz
• Magnetische Ophaal Spanning: +/- 0,5 V tot 70 V
• Frequentiebereik Magnetische Pickup: 10.000 Hz (max)

Product Highlights:

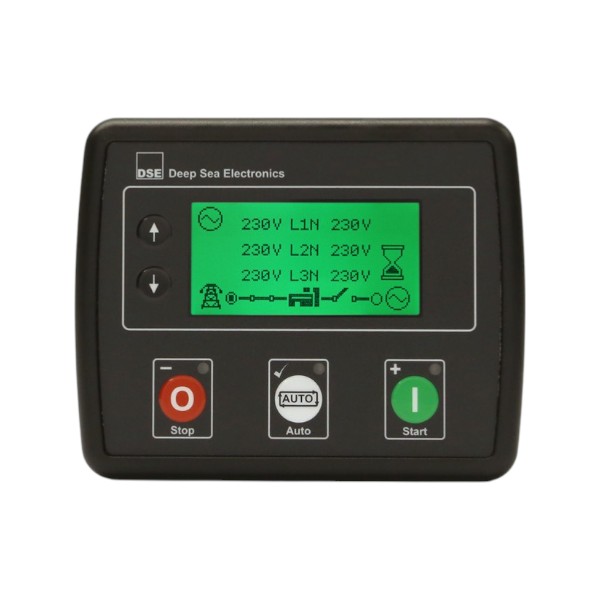

• Groot verlicht LCD-display: Geeft informatie duidelijk en beknopt weer voor de operator.
• 3-fase generatordetectie: Biedt echte generatordetectie voor nauwkeurige metingen.
• 3-fase generator- en net (utility) detectie: Biedt echte detectie van zowel de generator als het net voor betrouwbare stroomvoorziening.
• Compatibiliteit met 600 V fase-fase nominale systemen: Biedt wereldwijde flexibiliteit voor verschillende installaties.
• Generator- en laadvermogenmonitoring (kW, kVA, kVAR, pf): Biedt duidelijke en nauwkeurige vermogensmeting.
• Generator overbelastingbeveiliging (kW): Beschermt de motor tegen overbelasting.
• Configureerbare ingangen en uitgangen: Biedt meerdere installatieopties voor flexibele integratie.
• Brandstof- en startuitgangen: Zorgt voor gecontroleerd starten en stoppen van de motor.
• Magnetische pickup snelheidsmeting: Biedt volledige monitoringflexibiliteit.
• Motorbeveiliging, motoruren teller, motorvoorverwarming, motor tijdschema en motor stationairregeling: Zorgt voor volledige motorbewaking voor verbeterde prestaties.
• Batterijspanningmonitoring: Zorgt ervoor dat de batterij altijd voldoende spanning heeft.
• Configureerbaar evenementlogboek (50): Toegang tot historische alarmen en operationele statusinformatie.
• DSE Configuration Suite PC Software: Biedt gebruiksvriendelijke configuratie en eenvoudig systeembeheer en -monitoring.
