Technodrive hydraulische keerkoppeling TM360 3,50:1

Beschrijving

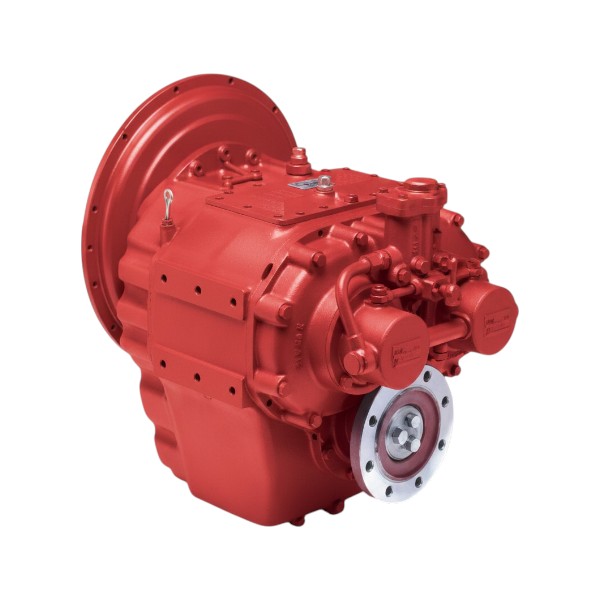

Technodrive hydraulische keerkoppeling TM360 R=3,50:1

De Technodrive TM360 is een hydraulisch bediende keerkoppeling voor inboard-aandrijvingen in maritieme installaties. Deze uitvoering heeft een reductieverhouding van 3,50:1 in zowel vooruit als achteruit. De keerkoppeling wordt gebruikt om het motorvermogen gecontroleerd over te brengen naar de schroefas en maakt schakelen tussen vooruit, neutraal en achteruit mogelijk.

Door de hydraulische bediening is de TM360 ontworpen voor soepel schakelen en betrouwbare werking onder belasting. Deze uitvoering is ontwikkeld voor zwaardere maritieme toepassingen waarbij een hoge reductie tussen motor- en schroefastoerental vereist is. Controleer altijd of de reductieverhouding, het maximaal toegestane koppel, de inbouwmaten en de aansluiting overeenkomen met de bestaande motor- en schroefasinstallatie.

Toepassing

Deze Technodrive keerkoppeling wordt toegepast in inboard-aandrijfsystemen waarbij de motor via een keerkoppeling de schroefas aandrijft. De transmissie zorgt voor de juiste reductie van het motortoerental en maakt het mogelijk om de draairichting van de schroefas te wijzigen. Dit maakt de keerkoppeling een belangrijk onderdeel voor de voortstuwing en manoeuvreerbaarheid van het schip, vooral in zwaardere en professionele toepassingen.

Belangrijkste kenmerken

• Hydraulische bediening: Zorgt voor soepel schakelen en betrouwbare krachtoverbrenging.
• Reductie vooruit 3,50:1: Geschikt voor installaties waarbij deze overbrengingsverhouding vereist is.
• Reductie achteruit 3,50:1: Gelijke reductie in beide vaarrichtingen.
• Maximaal ingangstoerental 2.600 omw./min: Voor passende motorinstallaties binnen deze toerentalgrens.
• Olie-inhoud 11 liter: Ondersteunt smering en koeling van de interne componenten.
• Smeerdruk 0,5-1,5 bar: Voor betrouwbare smering van de keerkoppeling.
• Werkdruk 24 bar: Ontworpen voor hydraulische werking onder belasting.
• Droog gewicht 415 kg: Zware uitvoering voor professionele maritieme aandrijfsystemen.

Technische specificaties

• Merk: Technodrive
• Type: TM360
• Artikelnummer: TM360350
• EAN nummer: 8719182620983
• Reductie vooruit: R=3,50:1
• Reductie achteruit: R=3,50:1
• Maximaal ingangstoerental: 2.600 omw./min
• Droog gewicht: 415 kg
• Olie-inhoud: 11 liter
• Smeerdruk: 0,5-1,5 bar
• Werkdruk: 24 bar
• Maximaal koppel beroepsvaart: 118 kgm

Waarom de juiste keerkoppeling belangrijk is

Een keerkoppeling is een essentieel onderdeel van de aandrijflijn. Een verkeerd gekozen, versleten of slecht passende keerkoppeling kan zorgen voor slip, slecht schakelen, trillingen, warmteontwikkeling of schade aan de motor, koppeling en schroefasinstallatie. Daarom is het belangrijk om de specificaties van de bestaande installatie zorgvuldig te controleren voordat de keerkoppeling wordt vervangen.

Leveringsomvang

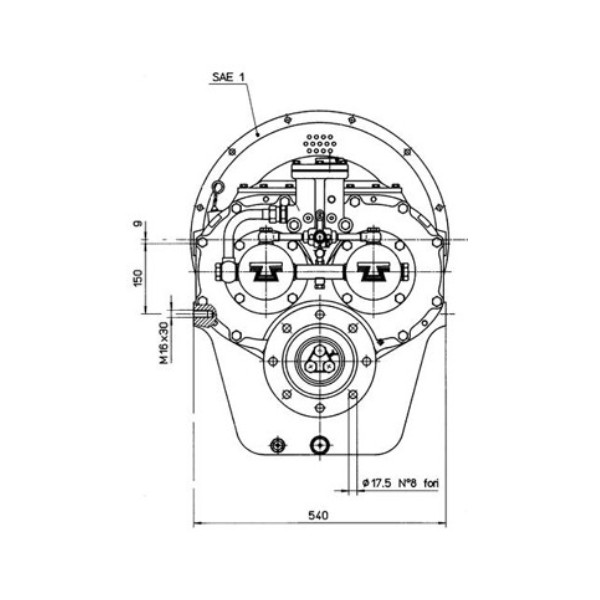

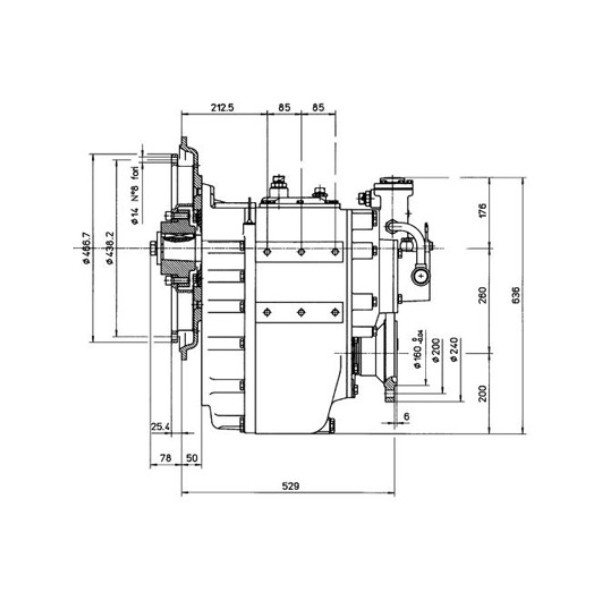

De levering bestaat uit één Technodrive hydraulische keerkoppeling TM360 met reductieverhouding 3,50:1. Controleer voor montage altijd de technische tekening, aansluitmaten, draairichting en specificaties van de bestaande installatie.
