Hoe moet ik een boot dynamo aansluiten?

Blijft het controlelampje branden op het dashboard of heeft de accu na een poosje geen puf om de motor te starten? Tijd om de dynamo van de bootmotor te vervangen.

Volg deze 3 stappen om zelf een dynamo te vervangen

  1. Demonteren dynamo
  2. De juiste dynamo kopen
  3. Installatie van de nieuwe dynamo

Of ga direct naar:

Met conventionele dynamo’s en alternators loopt er één dikke kabel rechtstreeks van de plus pool van de accu. (Terminal B+) of naar het verdeelpunt bij de starmotor.

Het inschakelen van de dynamo gebeurt meestal via een controlelamp die visueel op het dashboard aangeeft of de kring rond is. Zodra je het contact aanzet begint deze te branden totdat de dynamo tegenspanning geeft tijdens het draaien. Brandt deze niet? Controleer dan ook de aanvoer tot aan het contact L ofwel D+ op de dynamo. Deze kun je ook simpelweg aan de massa doorverbinden en kijken of deze dan wel brandt.

Er zijn ook  dynamos die ”massavrij” zijn. Dit betekent dat de hele installatie vrij is van de massa (vaak het motorblok). In dit geval moeten ook deze kabels ontkoppeld worden.

Veelal wordt het wisselstroomsignaal van de dynamo gebruikt om de toerenteller aan te sturen. Deze wordt vaak aangeduid op de dynamo als W-aansluiting. Doet je toerenteller het ook niet, dan is dit nog een indicatie dat er iets mis is.

Demonteren van de dynamo


Schakel het elektrische systeem uit, ontkoppel de accu of het massaslot en controleer of de spanning daadwerkelijk van de kabels is en de laadkabel naar de accu (B+) of verdeelpunt loopt. Maak de elektriciteitsdraden van de dynamo los. Markeer de losgemaakte draden, zodat  je weet waar ze straks weer moeten komen. Nu is de dynamo vrij van het elektrische systeem. Je kunt deze vrij maken van de motor. Over het algemeen zit deze met een span en montagebeugel op de voorkant van de motor bevestigd. Soms is de toegankelijkheid niet even optimaal, zeker niet in krappe motorruimte, maar met wat creatief dopsleutel- en verlengstuk-werk kom je een heel eind. Ontspan de v-snaar door de spaninrichting (1&2) los te maken. Demonteer de ophangbevestigingsbout (3).

Dynamo vrij maken van motor

De juiste dynamo voor jouw boot kopen

Op onze website zoek je gemakkelijk naar de juiste dynamo. De juist dynamo vindt je het eenvoudigst op het nummer. Deze staat vaak op de behuizing met een sticker en/of gravering.

Ook kun je onder de categorie dynamo zoeken naar het merk en type van de scheepsmotor of voer het motortype ook in in de zoekbalk. Van elke startmotor zie je de afmetingen en specificaties. De belangrijkste maatstaven zijn in ieder geval afmeting J1 en J2 (in de tekeningen C en A) en uiteraard de gehele uitvoering van de ophanging.

Bij AB Marine service koop je onder andere een (vervangende) dynamo van:

  • Bosch
  • Delco Remy
  • Denso
  • Duccelier
  • Femsa
  • Hitachi
  • Iskra
  • Lucas
  • Magnettie Marelli
  • Magneton
  • Mande melroe
  • Mitsubishi Motorolla
  • Paris Rhone
  • SEV
  • Valeo
  • Visteon
  • OEM

Bekijk ook onze video: Hoe vind je de juiste dynamo voor jouw boot?

Installatie van de nieuwe dynamo

De installatie van de nieuwe dynamo doe je in omgekeerde volgorde van de hierboven beschreven stappen. Let op dat alle vlakken corrosievrij en schoon zijn. En let op dat vet niet geleid. Het materiaal invetten doe je daarom altijd na installatie. Dit als beschermingslaag tegen vocht-indringen. Voor een juiste bescherming tussen de contacten gebruik je contactspray of geleidingspasta.

Dynamo’s: codes en weetjes

Het aansluiten van een dynamo is niet ingewikkeld als je weet wat de codes betekenen. We spreken in alle gevallen over wisselstroomdynamo’s.

L of D+ contact: lampje in dashboard

In de meeste gevallen functioneert een dynamo van een schip of boot vrij eenvoudig. Er brandt een lampje in het dashboard wanneer je de contactsleutel omdraait. Draait de motor, dan gaat dit lampje weer uit. Bij het slecht functioneren van de dynamo zie je het lampje soms zacht branden. Dit betekent dat de dynamo een lage capaciteit heeft en onvoldoende tegenspanning levert waardoor er langzaam stroom gaat lopen en het lampje (zacht) blijft branden. Werkt het lampje niet, dan begint de dynamo ook niet. Dit contact wordt veelal aangeduid als L (lampje) of D+ (Dynamo+)

IG of R contact: altijd spanning voor dynamo

Contact IG of R is een geschakelde draad vanaf het contactslot. De draad voorziet de dynamoregelaar rechtstreeks van spanning, zodat deze altijd spanning krijgt om in te schakelen.

Eenvoudige L en IG aansluiting met T-stekker

Eenvoudige L en IG aansluiting met T-stekker

B+ / A of 30: Uitgaande spanning

Een uitgaande spanning en stroom van de dynamo gaat naar de accu. Soms zit er nog een diodescheider tussen om twee accupakketten apart op te kunnen laden. Je deelt de stroom dan als het ware in twee delen. Wij raden meestal het gebruik van een batterijscheidingsrelais (shop) aan, omdat deze minder spanning afnemen van de laadspanning.

Deze uitgaande spanningsdraad is vaak dikker dan de andere en is over algemeen rood. Hij wordt aangeduid als B+, A of 30.

Minteken en G: massapunt

Alles waar een minteken of G van Ground op staat betekent een massapunt en kan aan de motor of min-kabel verbonden worden.

W: Tachometer of toerenteller boot

Dan heb je nog te maken met tachometer ofwel de toerenteller. De wisselstroomdynamo wekt wisselstroom op. Op elk van de spoelen (meestal 3) komt een Hertz-signaal wat gelijk oploopt met het toerental. De toerenteller kan dit signaal omzetten in een toerental aangegeven op de tachometer.

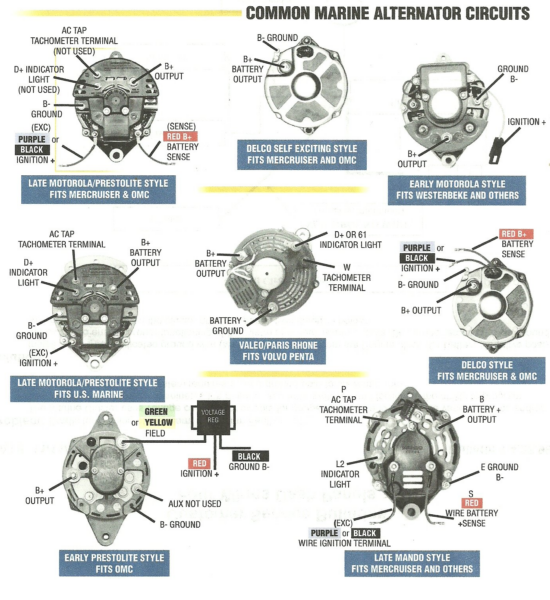

Dynamo boot: aansluitcodes per merk

Alle aansluitcodes per merk staan in de afbeelding hieronder. Amerikaanse dynamomodellen hebben vaak een heel ander codering dan de Japanse en Duitse varianten. Maar in de basis komen de belangrijkste en veelvoorkomende B+ accu / D+ lampje en W toerenteller toch veelal terug.


Meer weten over het elektrische circuit en het doormeten van de installatie?

Tijdens het varen wordt de accu geladen door de dynamo op de motor van het schip of de boot. Een accu levert 12 of 24 volt. Wil je meer stroom aan boord, kies dan voor een grotere dynamo die meer stroom levert. In de meeste gevallen kunnen wij een dynamo leveren met dezelfde afmetingen. Neem contact op, stuur ons de huidige opstelling door en zo veel mogelijk nummers en informatie, dan zoeken we de juiste dynamo op maat voor u.
